河南BW型号板式给料机

文章作者:奥创机械发布时间:2018/12/24 11:50:39浏览次数:

河南BW型号板式给料机-板式喂料机规格型号 重型板式喂料机使用案例 生产厂家质量保证 13353676726

鳞板输送机生产厂家产品展示


板式给料机是一种散状物料的输送设备,这种设备既能输送颗粒粒度在5mm以下的细物料,也能输送1m以上的大块物料。具有适应性强、可调节输送能力和连续均匀输送各种物料的功能。在矿山、建材、化工、冶金等工作部门得到广泛应用。

板式给料机具有牵引力大、功耗小、磨损小、漏料少、运行平稳、工作可靠、使用寿命长、检修方便等突出的优点。

1、槽板采用双圆弧板,有效防止漏料。
2、牵引链采用承重与牵引分开的结构,提高了板喂机承受冲击载荷能力。
3、尾部拉紧装置设有碟形弹簧,能减速缓链条冲击载荷,提高了链条的使用寿命。
4板式给料机由头部驱动装置、尾轮装置、拉紧装置、链板及机架等五个部分组成。
5、尾部有枕木吸震,中部有特殊的吸震托辊支承,改善大块物料冲击两侧滚轮和槽板的受力力条件,提高运行部件的寿命。
6、特别加强的头部罩壳下罩左右是可分式,不妨碍起吊破碎机转子体。
7、头部装置链轮13-15齿,奇偶数齿分开传动,寿命增加。
8、头部装置链轮切割成3瓣齿,不需拆卸链板即可更换轮齿,易维护。
9、传动型式有开式型、行星型、悬挂型,可供选用。


板式给料机是由传动系统、链板输送机构、料仓及机架构成;其中输送机构的链板、链条、插销、滚轮等为易损件,以不同的使用强度和频率,率先出现磨损变形,需要用户更换板式给料机刚度高,可适应一定粒度的大块物料,料仓容积大,可有效缩短铲车送料时间,但同时链板传动速度较慢,承载能力大。



板式给料机用途:
板式给料机是一种散状物料的输送设备,这种设备既能输送颗粒粒度在5mm以下的细物料,也能输送1m以上的大块物料。具有适应性强、可调节输送能力和连续均匀输送各种物料的功能。在矿山、建材、化工、冶金等工作部门得到广泛应用。

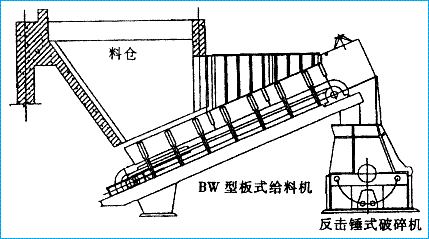

在水泥行业中,用于块状石灰石、石膏从矿仓底部到破碎机的输送,起到均匀喂料的作用。

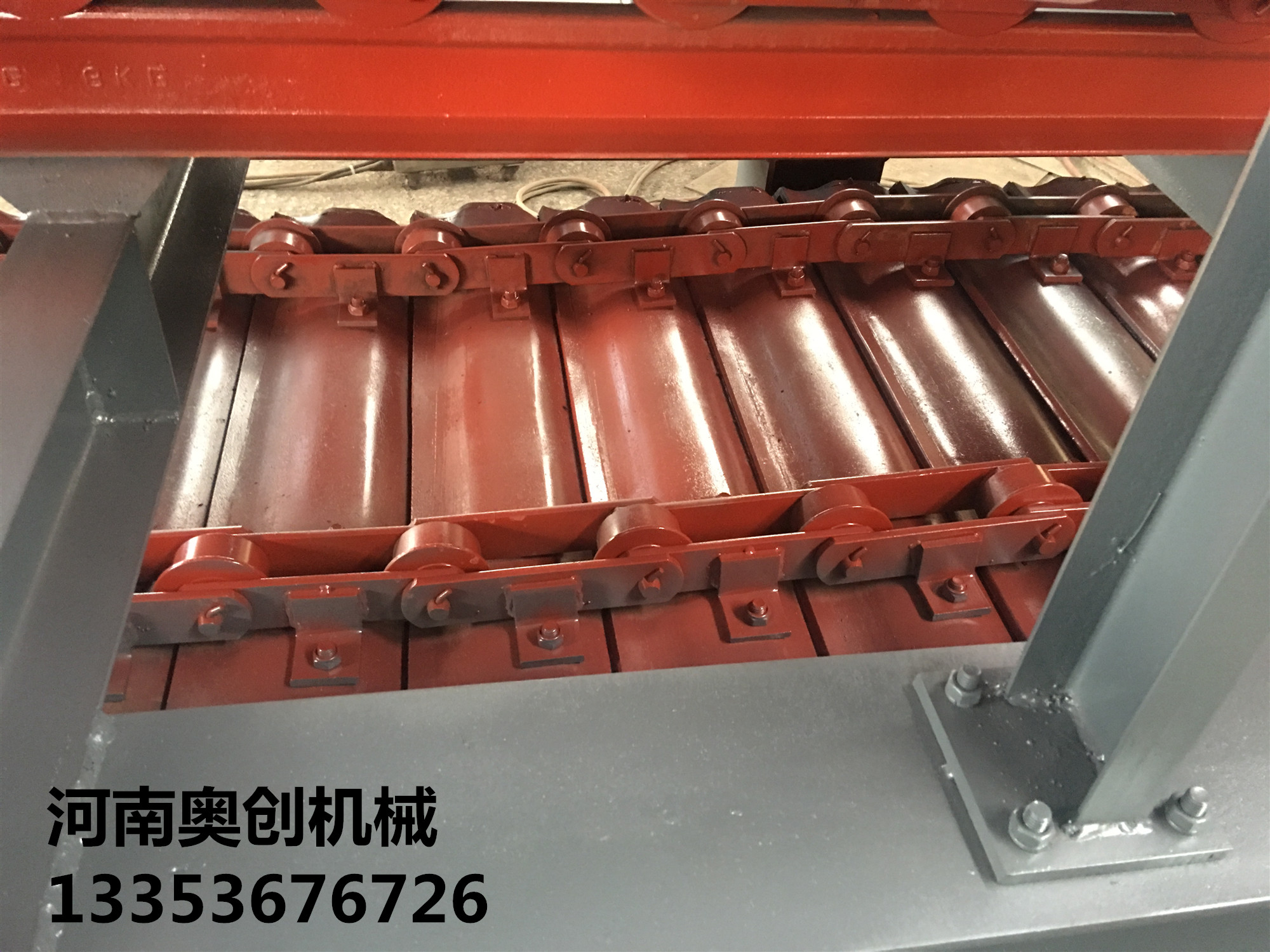

鳞板输送机实物展示


型号

槽板宽度(mm)

头尾轮轴距(mm)

给料速度(m/s)

给料粒度(mm)

喂料量t/h

倾角。

电机功率 KW

BW800*15

800

15000

0.03-0.054

350

40-70

0-24

11

BW1000*7.5

1000

7500

0.02-0.054

600

40-100

0-23

11

BW1000*8

1000

8000

0.02-0.054

600

40-100

0-23

11

BW1000*12

1000

12000

0.02-0.054

600

40-100

0-23

15

BW1000*13

1000

13000

0.02-0.054

600

40-100

0-25

15

BW1000*15

1000

15000

0.02-0.054

300

40-80

0-23

15

BW1000*18

1000

18000

0.02-0.054

600

40-100

0-24

15

BW1250*6

1250

6000

0.014-0.08

600

45-150

0-23

15

BW1250*9

1250

9000

0.013-0.06

700

40*180

0-23

15

BW1250*12

1250

12000

0.014-0.08

800

45-150

0-23

18.5

BW1250*4.8

1250

4800

0.06

25

36-360

0-25

11

BW1250*15

1250

15000

0.0054-0.054

600

17-170

0-20

18.5

BW1250*20

1250

20000

0.022-0.066

500

50-150

0-24

22

BW1500*6

1500

6000

0.018-0.053

700

90-270

0-25

11

BW1500*9

1500

9000

0.03

800

200

0-23

15

BW1600*6

1600

6000

0.017-0.17

800

61-610

0-23

22

BW1600*9

1600

9000

0.076

800

180

0-23

22

BW1750*9

1750

9000

0.03-0.1

800

200-675

0-25

37

BW1750*20

1750

20000

0.025-0.125

800

135-405

0-25

30

BW1800*10

1800

10000

0.022-0.066

1200

220-650

0-23

45

BW2000*9

2000

9000

0.035-0.105

1100

300-900

0-25

37.5
