河南HL型环链离心斗式提升机
HL型斗式提升机(环链离心斗式提升机)产品概述:
HL型环链斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料,如粮食、煤、水泥、碎矿石等,输送高度高40m,物料温度不超过250℃。其特点为:结构简单,运行平稳,掏取式装料,混合式或重力卸料,轮缘采用组合链轮,更换方便,链轮轮缘经特殊处理寿命长,下部如采用重力自动张紧装置,能保持恒定的张力,避免打滑或脱链,同时在料斗遇阻时,有一定的容让性能够有效地保护运动部件。
新乡HL型斗式提升机(环链离心斗式提升机)主要特点:
1.运行平稳、输送效率高。
2.料斗形式多,应优先选用。
3.适应性强、安装维修方便、寿命长。
4.整机体积小、转速高、确保快速均匀输送。
新乡HL型斗式提升机(环链离心斗式提升机)工作原理:
奥创机械生产的HL型环链斗式提升机由运动部分(料斗与牵引链条)、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成。本提升机的料斗为间断式布置,利用“掏取法”进行装载,“离心投料法”卸料。本提升机的牵引机构是两根环形链条.我公司生产的HL型环链离心斗式提升机,由运动部分(料斗与牵引链条)、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成。本提升机的料斗为间断式布置,利用“掏取法”进行装载,“离心投料法”卸料。本提升机的牵引机构是两根环形链条。
新乡HL型斗式提升机(环链离心斗式提升机)制法和装法:
1、按料斗形状分为两种:S制法--带有深园底形料斗;Q制法--带有浅园底形料斗
2、按上部区段卸料口的形式分为两种:X1 制法--带有倾斜法兰的卸料口;X2 制法--带有水平法兰的卸料口
3、按下部区段进料口的形式分为两种:J1 制法--进料口的斜面与水平面成45度角;J2 制法--进料口的斜面与水平面成60度角
4、按中间机壳侧面检视门的位置分为四种:K1 制法--中间机壳侧面带有下端左检视门;K2 制法--中间机壳侧面带有下端右检视门;K3 制法--中间机壳侧面带有上端左检视门;K4 制法--中间机壳侧面带有上端右检视门
5、按中间机壳端面检视门的位置分为两种:Z1 制法--中间机壳端面带有下端检视门;Z2 制法--中间机壳端面带有上端检视门
6、按传动装置对提升机的相对位置分为两种:左装--传动装置在左侧;右装--传动装置在右侧。

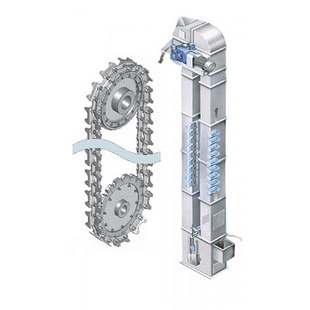

新乡HL型斗式提升机(环链离心斗式提升机)外形结构示意图:
河南HL型斗式提升机(环链离心斗式提升机)主要技术参数:
项 目
|
提 升 机 型 号
|
||||||||
HL300
|
HL400 | ||||||||
S制法
|
Q制法 |
S制法
|
Q制法
|
||||||
输送能力(m³/h)
|
28 | 16 |
47.2
|
30 | |||||
料斗容量(L)
|
5.2 | 4.4 | 10.5 | 10 | |||||
斗距(mm)
|
500 |
500
|
600 | 600 | |||||
运行部分(料斗牵引链条) kg/m
|
24.8 |
24
|
29.2
|
28.3 | |||||
牵引链条
|
型式 |
锻造环形链
|
|||||||
圆钢直径(mm) | 18 | 18 | |||||||
节距(mm) | 50 | 50 | |||||||
破断强度(kg) | 12800 | 12800 | |||||||
料斗运动速度(m/s)
|
1.25
|
1.25
|
|||||||
传动链条轴转数
|
37.5 转/分
|
37.5 转/分
|
|||||||
输送物料的散状比重
|
H,米
|
N,千瓦
|
H,米
|
N,千瓦
|
H,米
|
N,千瓦
|
H,米
|
N,千瓦
|
|
0.8
|
59 | 6.35 | 64 | 4.36 | 30 | 7 | 33 | 6.3 | |
1.0
|
52 | 7.55 | 60 | 5.12 | 27 | 7.6 | 30 | 7 | |
1.25
|
41 | 8.7 | 49 | 5.3 | 23 | 8 | 26 | 7.6 | |
1.6
|
31 | 9.7 | 39 | 5.3 | 18.5 | 8.4 | 22 | 8.2 | |
2.0
|
24 | 9.7 | 29 | 5.35 | 15 | 8.6 | 18 | 8.4 | |
传动装置制法 | C1 | C2 | C3 | C4 | C1 | C2 | |||
圆柱齿轮减速机 | 传动装置右装 | JZQ400—IV—3U | JZQ400—IV—3U | ||||||
传动装置左装 | JZQ400—IV—4Y | JZQ400—IV—4Y | |||||||
电动机型号 | Y132M2—6 | Y160M—6 | Y160L—6 | Y160M—6 | Y160L—6 | ||||
传动装置功率(kw) | 5.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | |||
棘轮制动装置(齿轮X模数) | 6X18 | 6X18 | 8X15 | 8X15 | 6X18 | 8X15 | |||
传动装置重量(kg) | 628 | 702 | 870 | 885 | 902 | 917 | |||
物料的大块度(mm)
|
25
|
35
|
45
|
55
|
