NSE系列高速板链斗式提升机广泛应用于提升粉状和小颗粒状物料。NSE系列高速板链斗式提升机共有九种基本型号：NSE100型、NSE200型、NSE300型、NSE400型、NSE500型、NSE600型、NSE700型、NSE800型、NSE1000型，每种型号根据输送物料的不同，选择不同的提升速度，提升速度<70m/min，大提升高度65m。

NSE100 - 20.5m 一 170m³/h -右装
  注释：高效板链式提升-提升高度(米）-额定输送量(立方米每小时)-提升机装配形式
提升机装配型式的识别：
  左装一指人在进料口一侧，面对进料口，驱动装置和传动链轮在左边。
  右装一指人在进料口一侧，面对进料口，驱动装置和传动链轮在右边。

NSE系列高速板链斗式提升特点：
  1、输送能力大。提升量为100-1000立方米每小时。
  2、提升范围广。不仅能提升一般粉料、小颗粒料，而且可提升磨琢性较大的物料，要求料温低于200℃，在额定输送量下，*大提升高度超过40米。
  3、驱动功率小。采取流入式喂料、诱导式卸料，大容量的料斗密集型布置。在物料提升时几乎无回料和挖料现象，因此比环链提升机节省功率30%。
  4、使用寿命长。提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象，本机在设计时保证物料在喂、提升和卸料时少有撒落，减少了机械磨损。采用板链式高强度耐磨输送链，延长了链条和料斗的使用寿命。
  5、密封性好，环境污染少。
  6、运行性能好。先进的设计原理和加工方法，保证了整机运行的可靠性。
  7、操作、维修方便，易损件少。
  8、结构刚性好，精度高。机壳经折边和中间压凸，刚性好且外观漂亮。
  9、综合成本低。由于节能和维修少，降低了使用成本。

NSE系列高速板链斗式提升结构：
   NSE板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
   运行部件--由料斗和套筒滚子链组成。
   驱动装置--由驱动平台、驱动组合、传动链组成。驱动组合分为两种：
   ①链传动：通常由ZSY硬齿面减速机(或JZQ减速机)、YOX液力偶合器、Y系列电机、XWD减速机、电磁离合器(或手动离合器)组成；
   ②直联：采用直交轴硬齿面减速机与提升机主轴直联，Y系列电机与减速机之间#用偶合器(联轴器)联接。
   驱动装置分左装和右装两种。分别与提升机左、右装对应。
   左装：为人面对进料口，驱动装置组合在左侧。
   右装：为人面对进料口，驱动装置组合在右侧。

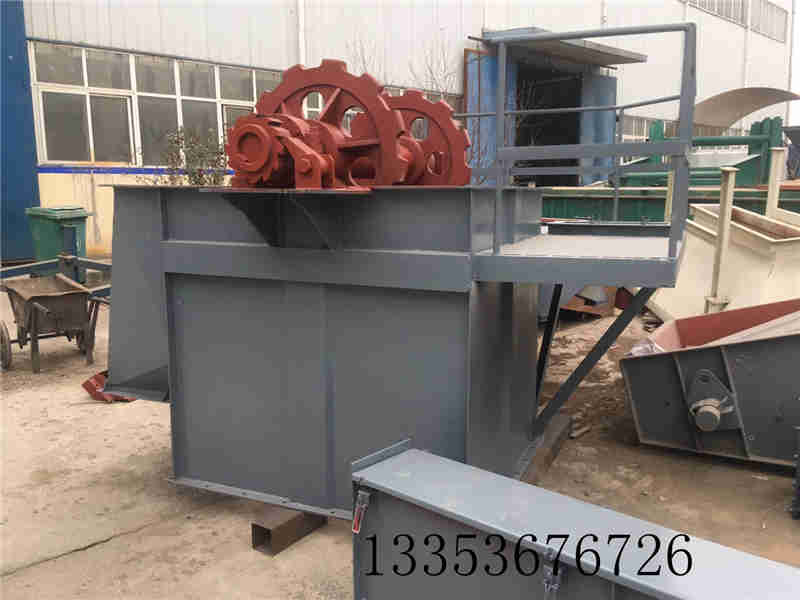

   上部装置--有上部机壳、上罩、卸料口(装有防回料板)、头轴装配、逆止器等部件。
   中部机壳--分为与上部装置联接的带支撑中间节、带检视门中间节、标准中间节（均为 3.0米高）和非标准中间节。
   下部装置--包括下部机壳、进料口、尾轴装配、张紧装置，并有旋转探测仪、料位开关供选配。

NSE系列高速板链斗式提升机外形结构示意图：
