斗式提升机分类大全

文章作者：奥创机械发布时间：2018/6/2 11:27:44浏览次数：

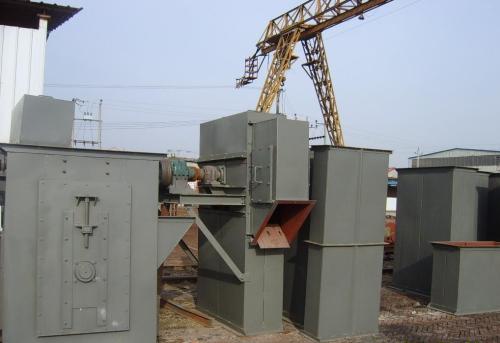

斗式提升机
应用行业：粉末、冶金、化工、医药、矿山、建材、玻璃、食品
适用物料：粉状，粒状及小块状
价格区间：500-10000元/米处理能力：1-500t/h

斗式提升机简介
奥创机械生产的斗式提升机是根据标准进行生产的，并结合我厂的生产经验改进，我厂的斗式提升机已经达到了现今设备中，完美的提升设备，具有输送量大，提升高度高，运行平稳可靠，寿命长显著优点。
奥创厂家根据不同行业不同单位的需求，可把斗式提升机分为三种形式，皮带式、环链式、板链式;
1、皮带式斗式提升机具有噪音小、成本底的优点，非常适合粮食、化工等轻型物料的提升，采用离心式卸料的方式，该机运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。
2、环链式斗式提升机采用锻造环链作为传动部分，具有很强的机械强度，主要用于提升机粉体和小颗粒及小块状物料，区别于TD系列斗式提升机，其提升量更大、运转效率更高。其常用于较大比重的物料的提升。
3、板链斗式提升机区别于其他厂家的该机，操作方便，维修少，易损件少。输送链为套筒滚子链，诱导式重力卸料，用于各种粉状、块状物粒的垂直提升。本机系流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。

斗式提升机规格参数

皮带式斗式提升机各规格型号参数表:

型号	TD160				TD250				TD315				TD400
料斗形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
输送量(m3/h)	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗宽(mm)	160				250				315				400
斗容(L)	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距(mm)	280		350		360		450		400		500		480		560
带宽(mm)	200				300				400				500
斗速(m/s)	1.4				1.6				1.6				1.8
物料量大块(mm)	25				35				45				55
型号	TD500				TD630			TD160		TD250		TD350		TD450
料斗形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
输送量(m3/h)	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
斗宽(mm)	500				630			160		250		350		450
斗容(L)	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
斗距(mm)	500		625		710			300		400		500		640
带宽(mm)	600				700			200		300		400		500
斗速(m/s)	1.8				2			1		1.25		1.25		1.25
物料量大块(mm)	60				70			25		35		45		55

环链斗式提升机各型号规格参数表:

型号		TH160		TH250		TH315		TH400		TH500		TH630		TH800		TH1000		TH1250
料斗型式		zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh
输送能力，m 3 /h		19	30	30	48	35	59	58	94	73	118	114	185	150	240	240	360	360	540
料斗	料斗容量(l)	1.2	1.9	3	4.8	3.75	6	5.9	9.5	9.3	15	14.6	23.6	24	38	38	60	60	95
	斗距(mm)	350		450		512				688				936		936		1001
链条	园钢直径 x节（mm)	φ12X45		φ18X64						φ22X86				φ24X86		φ24X86		φ28X92
	单链条破断强（KN)	≥170		≥320						≥480				≥560		≥560		≥660
料斗运动速度 (m/s)		1.3		1.2		1.4				1.5				1.6		1.6		1.6
传动链轮转数 (r/min)		62.5		46.8		42.5		37.6		35.8		31.8		30.5		30.5		28
输送物料的块度（mm）		20		25		35		40		50		60		75		85		100

板链斗式提升机各型号规格参数表:

型号	提升量平方米/小时	物料块度
		占百分比 %
		10	25	50	75	100
NE15	15	65	50	40	30	25
NE30	32	60	75	58	47	40
NE50	60	90	75	58	47	40
NE100	110	130	105	80	65	55
NE150	170	130	105	80	65	55
NE200	210	170	135	100	85	70
NE300	320	170	135	100	85	70
NE400	380	205	165	125	105	90
NE500	470	240	190	145	120	100
NE600	600	240	190	145	120	100
NE800	800	275	220	165	135	110

斗式提升机工作原理

斗式提升机

料斗把物料从下面的储藏中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转，斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带，装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链，上或下面有一对传动链轮，下或上面是一对改向链轮。斗式提升机一般都装有机壳，以防止斗式提升机中粉尘飞扬。

斗式提升机结构图纸

环链式斗式提升机结构图纸

斗式提升机

挖斗提升机厂家
河南奥创斗式提升机厂家是一家以物料提升机研发生产为主要营业范围的厂家，可为粉末、冶金、化工、医药、矿山、建材、玻璃、食品、涂料、陶瓷、煤炭、石英砂等求购斗式提升机的厂家根据物料属性提供垂直、皮带、环链、板链斗式提升机的行业解决方案，其中包括斗式提升机结构图纸绘画、价格计算、厂家真机图片展示，及到厂实地考察接待，欢迎实地考察！
订购网址请登录河南奥创机械有限公司官方网站： www.gpzds.com 24小时服务热线：13353676726
