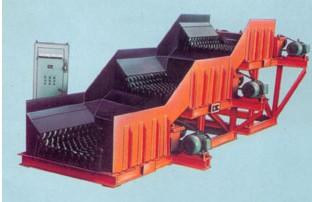

螺旋筛分类及详细技术参数
螺旋筛分类及详细技术参数-螺旋筛分机生产厂家 整机质保1年 详情请电联 13353676726
1、标准系列
①80mm筛孔系列品种及主要技术参数
| 序号 | 主要技术参数标准系列品种 |
筛面面积 (M2) |
处理量 （T/h） |
筛分效率 （%） |
入料 粒度 (mm) |
入料水份 （%） |
筛面倾角 （度） |
段数 （段） |
筛机外型尺寸 长×宽×高 （M） |
机重 （吨） |
电动机功率 （Kw） |
| 1 | SL—U180/2.5—C | 15 | ≤2000 | 90 | 0~500 |
不 限 制 |
0 | 4 | 7.6×3.6×3.1 | 24.4 | 11×8 |
| 2 | SL—U180/2.5—B | 11.25 | ≤1500 | 85 | 3 | 5.8×3.6×2.4 | 18.3 | 11×6 | |||
| 3 | SL—U180/2—C | 12 | ≤1300 | 90 | 3 | 7.6×3.1×3 | 22.4 | 7.5×8 | |||
| 3 | SL—U180/2—B | 9 | ≤1000 | 90 | 3 | 5.8×3.1×2.3 | 16.8 | 7.5×6 | |||
| 4 | SL—U180/2—A | 6 | ≤700 | 85 | 2 | 4×3.1×1.6 | 11.2 | 7.5×4 |
②60mm筛孔系列品种及主要技术参数
| 序号 | 主要技术参数标准系列品种 |
筛面面积 (M2) |
处理量 （T/h） |
筛分效率 （%） |
入料 粒度 (mm) |
入料水份 （%） |
筛面倾角 （度） |
段数 （段） |
筛机外型尺寸 长×宽×高 （M） |
机重 （吨） |
电动机功率 （Kw） |
| 1 |
SL—U160/2.5—C |
15 | ≤1500 | 90 | 0~500 |
不 限 制 |
0 | 4 | 7.6×3.6×3.1 | 24.4 | 11×8 |
| 2 |
SL—U160/2.5—B |
11.25 | ≤1200 | 85 | 3 | 5.8×3.6×2.4 | 18.3 | 11×6 | |||
| 3 |
SL—U160/2—C |
12 | ≤1000 | 90 | 3 | 7.6×3.1×3 | 22.4 | 7.5×8 | |||
| 3 |
SL—U160/2—B |
9 | ≤800 | 90 | 3 | 5.8×3.1×2.3 | 16.8 | 7.5×6 | |||
| 4 |
SL—U160/2—A |
6 | ≤600 | 85 | 2 | 4×3.1×1.6 | 11.2 | 7.5×4 |
③50mm筛孔系列品种及主要技术参数
| 序号 | 主要技术参数标准系列品种 |
筛面面积 (M2) |
处理量 （T/h） |
筛分效率 （%） |
入料 粒度 (mm) |
入料水份 （%） |
筛面倾角 （度） |
段数 （段） |
筛机外型尺寸 长×宽×高 （M） |
机重 （吨） |
电动机功率 （Kw） |
| 1 |
SL—U150/2.5—D |
18.75 | ≤1300 | 90 |
0~300
|
不 限 制
|
0 | 5 | 9.4×3.6×3.8 | 27.5 | 11×10 |
| 2 |
SL—U150/2.5—C |
15 | ≤1100 | 90 |
|
4 | 7.6×3.6×3.1 | 22 | 11×8 | ||
| 3 |
SL—U150/2.5—B |
11.25 | ≤1000 | 80 |
|
3 | 5.8×3.6×2.4 | 16,.5 | 11×6 | ||
| 4 |
SL—U150/2—C |
12 | ≤900 | 90 |
|
4 | 7.6×3.1×3 | 18 | 7.5×8 | ||
| 5 |
SL—U150/2—B |
9 | ≤700 | 90 |
|
3 | 5.8×3.1×2.3 | 13.5 | 7.5×6 | ||
| 6 |
SL—U150/2—A |
6 | ≤500 | 85 |
|
2 | 4×3.1×1.6 | 9 | 7.5×4 | ||
| 7 |
SL—U150/1.5—B |
6.75 | ≤400 | 90 |
|
3 | 5.8×2.6×2.3 | 10.8 | 5.5×6 | ||
| 8 |
SL—U150/1.5—A |
4.5 | ≤300 | 85 |
|
2 | 4×2.6×1.6 | 7.2 | 5.5×4 |
④40mm筛孔系列品种及主要技术参数
| 序号 | 主要技术参数标准系列品种 |
筛面面积 (M2) |
处理量 （T/h） |
筛分效率 （%） |
入料 粒度 (mm) |
入料水份 （%） |
筛面倾角 （度） |
段数 （段） |
筛机外型尺寸 长×宽×高 （M） |
机重 （吨） |
电动机功率 （Kw） |
| 1 |
SL—U140/2.5—D |
18.75 | ≤1200 | 90 | 0~300 |
不 限 制 |
0 | 5 | 9.4×3.6×3.8 | 27.5 | 11×10 |
| 2 |
SL—U140/2.5—C |
15 | ≤1000 | 90 | 4 | 7.6×3.6×3.1 | 22 | 11×8 | |||
| 3 |
SL—U140/2.5—B |
11.25 | ≤900 | 80 | 3 | 5.8×3.6×2.4 | 16.5 | 11×6 | |||
| 4 |
SL—U140/2—C |
12 | ≤800 | 90 | 4 | 7．6×3.1×2.3 | 18 | 7.5×8 | |||
| 5 |
SL—U140/2—B |
9 | ≤600 | 90 | 3 | 5.8×3.1×2.3 | 13.5 | 7.5×6 | |||
| 6 |
SL—U140/2—A |
6 | ≤400 | 85 | 2 | 4×3.1×1.6 | 9 | 7.5×4 | |||
| 7 |
SL—U140/1.5—B |
6.75 | ≤300 | 90 | 3 | 5.8×2.6×2.3 | 10.8 | 5.5×6 | |||
| 8 |
SL—U140/1.5—A |
4.5 | ≤200 | 85 | 2 | 4×2.6×1.6 | 7.2 | 5.5×4 |
⑤25mm筛孔系列品种及主要技术参数
| 序号 | 主要技术参数标准系列品种 |
筛面面积 (M2) |
处理量 （T/h） |
筛分效率 （%） |
入料 粒度 (mm) |
入料水份 （%） |
筛面倾角 （度） |
段数 （段） |
筛机外型尺寸 长×宽×高 （M） |
机重 （吨） |
电动机功率 （Kw） |
| 1 |
SL—U125/2.5—D |
18.75 | ≤1000 | 90 | 0~300 |
不 限 制 |
0 | 5 | 9.4×3.6×3.8 | 27.5 | 11×10 |
| 2 |
SL—U125/2.5—C |
15 | ≤800 | 90 | 4 | 7.6×3.6×3.1 | 22 | 11×8 | |||
| 3 |
SL—U125/2.5—B |
11.25 | ≤700 | 80 | 3 | 5.8×3.6×2.4 | 16.5 | 11×6 | |||
| 4 |
SL—U125/2—C |
12 | ≤600 | 90 | 4 | 7．6×3.1×3 | 18 | 7.5×8 | |||
| 5 |
SL—U125/2—B |
9 | ≤450 | 90 | 3 | 5.8×3.1×2.3 | 13.5 | 7.5×6 | |||
| 6 |
SL—U125/2—A |
6 | ≤350 | 85 | 2 | 4×3.1×1.6 | 9 | 7.5×4 | |||
| 7 |
SL—U125/1.5—B |
6.75 | ≤300 | 90 | 3 | 5.8×2.6×2.3 | 10.8 | 5.5×6 | |||
| 8 |
SL—U125/1.5—A |
4.5 | ≤200 | 85 | 2 | 4×2.6×1.6 | 7.2 | 5.5×4 |
⑥20mm筛孔系列品种及主要技术参数
⑦16mm筛孔系列品种及主要技术参数
⑧13mm筛孔系列品种及主要技术参数
⑨10mm筛孔系列品种及主要技术参数
⑩8mm筛孔系列品种及主要技术参数
