混凝土搅拌站皮带输送机结构示意图及布置方式
皮带输送机是混凝土搅拌站中常用的骨料输送设备，本文就其结构示意图及布置方式进行详细介绍，以便大家了解。

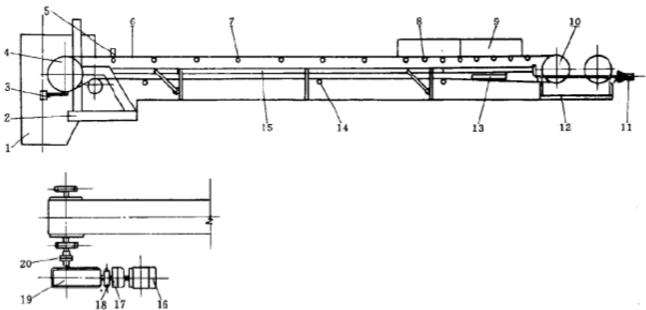

1.皮带输送机结构示意图

1-头部漏斗；2-机架；3-头部清扫器；4-传动滚筒；5-安全保护装置；6-输送带；7-承载托辊；8-缓冲托辊；9-导料槽；10-改向滚筒；11-拉紧装置；12-尾架；13-空段清扫器；14-回程托辊；15-中间架；16-电动机；17-液力耦合器；18-制动器；19-减速器；20-联轴器
输送带是承载和牵引构件由上下托辊支承，绕过头部、尾部滚筒形成闭合环路，借助传动托辊同于输送带间的摩擦传递动力，实现物料的连续输送。
滚筒分为传动滚筒和改向滚筒，传动滚筒与驱动装置相连，其作用是将力传向输送带。
改向滚筒用来改变输送带的运行方向。
托辊的作用是承托输送带及输送带上所载的物料。
张紧装置的作用是在输送带内产生一定预张力，避免物体在传动滚筒上滑动，同时控制输送带在托辊间的挠度，以减少阻力和避免撒料。
驱动装置为带式输送机提供动力。

2.皮带输送机布置形式
混凝土搅拌站皮带输送机的驱动方式按照驱动装置可以分为单点驱动方式和多点驱动方式两种。所谓单点驱动方式是指驱动装置集中安装在输送机的某一位置，一般安装在机头处；多点驱动方式是指驱动装置安装在多处位置。通常带式输送机采用单点驱动方式，单点驱动方式根据传动滚筒的数目又可分为单滚筒和多滚筒驱动，而滚筒又可由单个或多个电动机驱动。单筒、单电机驱动方式为常用的。
混凝土搅拌设备相关问答
问题：HZS60型混凝土搅拌站主机用进口的好还是国产的好？
答案：通过几十年技术创新和发展，目前国内一立方主机的质量，和进口主机的差距是越来越小。
问题：小型混凝土搅拌站要配几个水泥罐？农村用
答案：小型混凝土搅拌站，多配备两个水泥灌，一个储存水泥，一个用来储存粉煤灰。
问题：HZS75型的搅拌站主机什么型号？
答案：根据理论测算以及相关的行业标准，HZS75型搅拌站用的大多是强制式双卧轴JS1500型混凝土搅拌机，也有部分用的是立式MPC1500型搅拌机。
问题：HZS75混凝土搅拌站使用哪个型号的螺旋输送泵用比较好？
答案：正常情况下，和75型站配套使用的螺旋输送泵，多为LSY273*8M这个型号。
问题：HZS60型混凝土搅拌站需要配置什么规格的铲车？
答案：国内，在铲车的配备上，HZS60型混凝土搅拌站用的通常上多为50铲车。
问题：每小时生产70方左右混凝土要多大搅拌站？70站能满足了吧？
答案：这个产量要求的混凝土，一条HZS90型混凝土搅拌站完全能满足生产的要求。选择更大型号的也可以。
问题：HZS50型混凝土搅拌站能生产高标号混凝土么？能生产哪种型号的？
答案：HZS50型混凝土搅拌站，是可以生产从C15----C60各个型号混凝土的。
