DY移动式皮带输送机

作者丰泉机械来源丰泉机械浏览发布时间 15/04/15

DY系列可移动皮带输送机产品概述:
DY型可移动皮带输送机是一种通用的移动式皮带输送机，主要用于装卸地点经常变更动的场所，如：港口、码头、车站、煤场、仓库、建筑工地、沙石料场、农场等，用来短途运输及装卸散料或单件重量100公斤以下的成件物品。是一种工效高，使用安全可靠，机动性好的连续输送装卸设备。常用规格有5米、8米、10米、12米、15米、18米、20米等规格。一般10米以下机型没有升降机构为固定倾角，10米及以上产品分为分为有升降机构。

DY系列可移动皮带输送机选用说明:
DY型可移动皮带输送机是对移动式输送机的统称，根据使用场合不同分为粮食输送用、矿山输送用不同国家标准，一般粮食输送用多采用8米、10米两种规格采用钢管结构，手动升降机构。矿山输送用多采用10米、15米、30米等规格，其中15米以下多采用槽钢骨架结构，15米以上一般采用槽钢骨架加三角花架结构，升降机构采用电动升降机构。一般常见的为粮机标准的可移动皮带输送机。

1.DY型可移动式皮带输送机根据使用需求不同分为可升降型及不可升降型。

2.DY型可移动式皮带输送机根据使用场合不同分为粮机标准和矿山机械标准，其中粮机标准也称为轻型标准，主要用于物料比重小于1.5的散料和单包重小于25公斤的物料输送。矿山标准也被统称为矿用标准、重型标准，主要用于煤炭、小矿石及单包重大于50公斤的物料的输送。

3.DY型号可移动皮带输送机粮机标准与矿山标准主要区别

Ⅰ、机架机构不同，粮机标准一般采用钢管结构，矿山标准采用槽钢骨架结构。

Ⅱ、驱动方式不同，粮机标准一般采用电机皮带轮式减速，无减速机结构。矿山标准采用减速机结构减速或电动滚筒驱动。

Ⅲ、升降机构不同，粮机标准一般采用手动升降方式，矿山标准采用电动升降机构。

Ⅳ、行走轮不同，粮机标准一般采用普通辐条式橡胶轮胎，矿山标准采用汽车用真空轮胎。

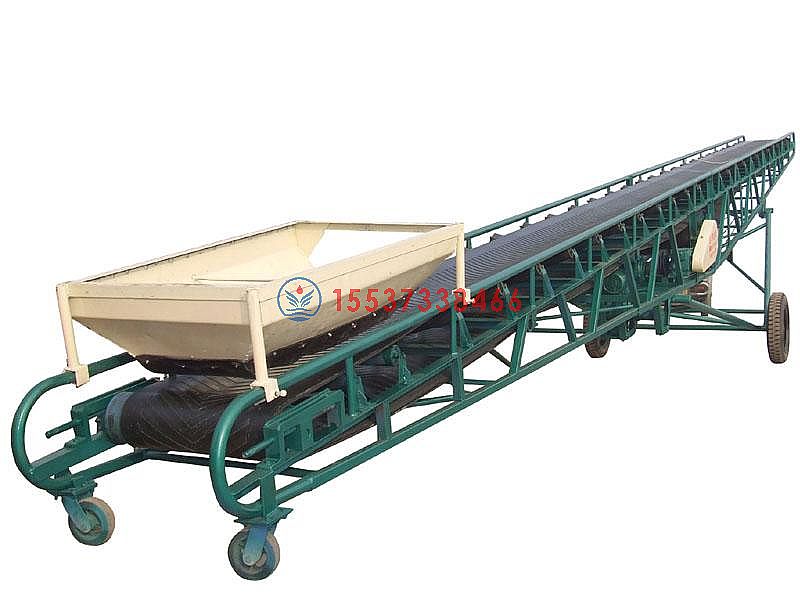

DY系列可移动升降式带式输送机系列产品外形结构示意图：

DY移动式皮带输送机

DY系列可移动带式输送机技术参数表:

项目		DY4031	DY4051	DY4071	DY10101
机长（m）		3	5	7	10
带宽（mm）		400	400	400	400
带速（m/s）		1.6	1.6	1.6	1.6
最大输送高度（m）		1.2	1.2	1.3	1.29
输送能力	m3/h	90	90	90	90
输送能力	t/h	80	80	80	80
倾斜角度	17°	10°	8°	5°58′	-
电动滚筒	型号	DY1.2	DY1.2	DY1.2	DY1.2
电动滚筒	功率KW	1.5	1.5	1.5	1.5
总重量（Kg）	320	391	467	592

表二：

项目		DY5051	DY5071	DY50101	DY50102	DY50102A	DY50151	DY50152	DY50152A
机长m		5	7	10	10	10	15	15	15
带宽mm		500	500	500	500	500	500	500	500
带速（m/s）		1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6
最大输送高（m）		1.63	1.59	1.77	4.52	4.52	1.61	6.32	6.32
输送能力	m3/h	160	160	160	125	125	160	125	125
输送能力	th/	145	145	145	112	112	145	112	112
倾斜角度（度）		13°59′	9°16′	6.5°	10°～22°	10°～22°	3.81°	10°～22°	10°～22°
电动滚筒	型号	DY1.4	DY1.4	DY1.4	DY1.5	DY1.3	DY1.4	DY1.6	DY1.3
电动滚筒	功率（KW）	2.2	2.2	2.2	3.0	1.1	2.2	4.0	1.1
总重量（Kg）		518	604	892	1126	1071	1225	1491	1491

表三：

项目		DY6551	DY6571	DY65101	DY65102	DY65102A	DY65151	DY65152	DY65152A
机长		5	7	10	10	10	15	15	15
带宽（米）		650	650	650	650	650	650	650	650
带速（米/秒）		1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6
最大输送高度（米）		1.55	1.52	1.82	4.56	4.56	1.85	6.48	6.48
输送能力	m3/h	290	290	290	224	一	290	224	一
输送能力	t/h	265	265	265	200	200	265	200	200
倾斜角度（度）		13°29′	8°53′	6.5°	10°～22°	10°～22°	4.32°	10°～22°	10°～22°
电动滚筒	型号	DY1.9	DY1.9	DY1.10	DY1.11	DY1.8	DY1.10	DY1.12	DY1.8

DY系列可移动式皮带输送机产品订货须知:
1、 DY系列可移动皮带输送机常用机型有DY50（带宽B=500mm）、DY60(带宽B=600mm）、DY65（带宽B=650mm）三个规格，该系列还有DY80（带宽B=800mm）、DY100（带宽B=1000mm）等规格，订购不常用机型请联系我公司业务人员。
2、订购可移动输送机产品请注明以下：皮带带宽、带速要求、输送距离、输送高度、输送量、倾斜角度、物料特性、是否配备可调升降装置等基本技术参数。
3、本系列输送机分为可升降型及不可升降型两大类，即：可移动不带升降式皮带输送机和可移动升降式皮带输送机两种类型。有5米、8米、10米、12米、15米、18米、20米等规格；带宽分别为：B500、B650、B800、B1000等规格。根据物料选用平皮带、人字形皮带、挡边带等皮带。
