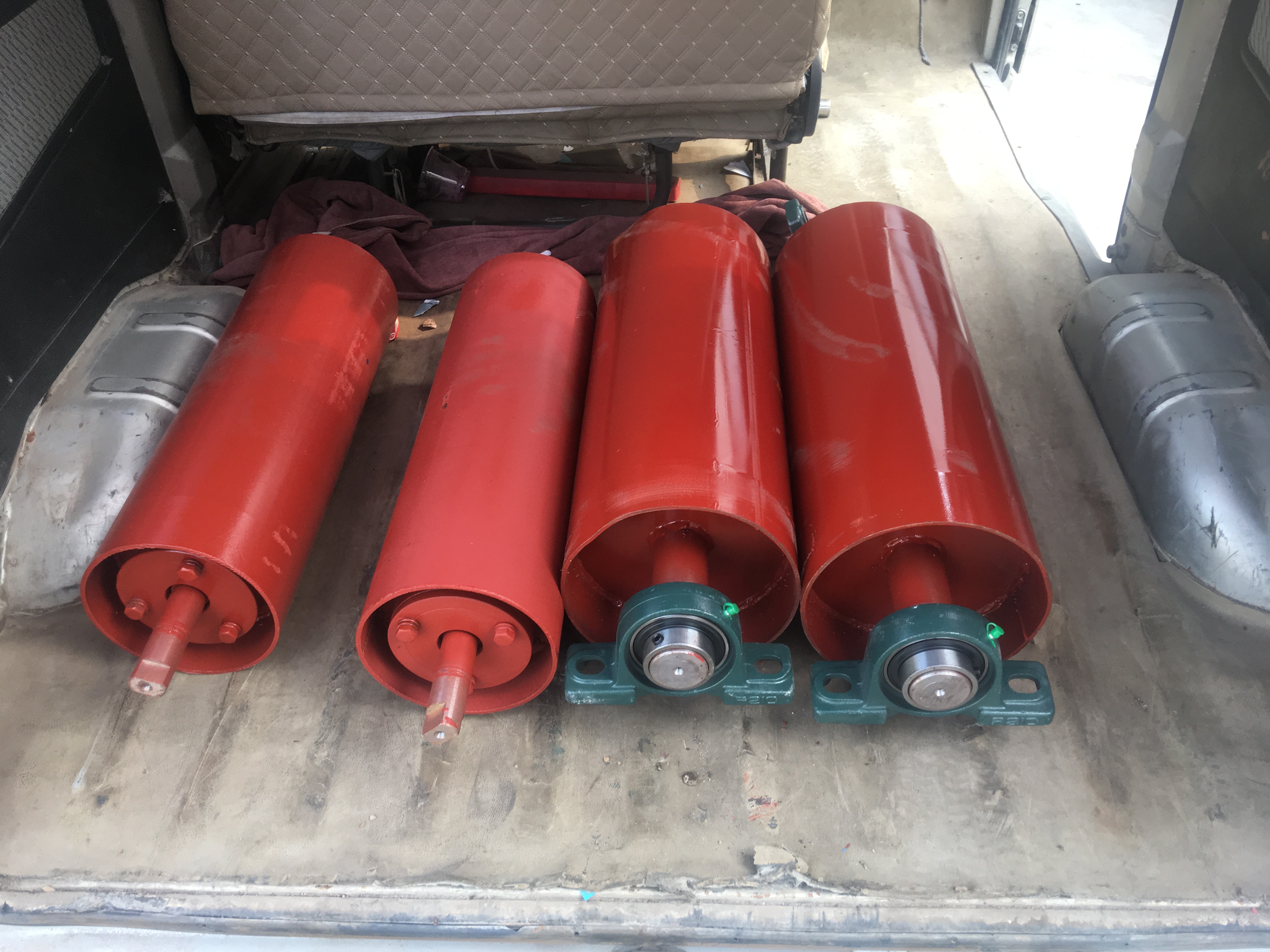

皮带输送机托辊滚筒
皮带输送机-皮带输送机托辊配件-生产厂家参数选型[奥创机械] 13353676726
皮带输送机托辊介绍：托辊通过输送带与托辊之间的摩擦力带到托辊管体、轴承座及轴承外圈、密封圈做旋转运动，与输送带并同其一起实现物流的传输。
皮带输送机托辊结构：采用钢质件组合式结构，主要由托辊管体、托辊轴、轴承、轴承座、密封件等主要件经过一系列的装配组合而成。采用内外迷宫双密封，具有良好的防尘、防水性能。托辊主要用于带式输送机皮带的承载及调心，使皮带上的物料流畅的运输到皮带机尾端，进行卸载。
皮带输送机托辊标准：
1、托辊使用环境条件：本系列托辊可以用在煤尘、淋水、潮湿的环境中，具有防尘、防水、耐腐蚀的特性。环境温度在-100C～400C能正常运转。
2、管体采用20号钢质无缝管，其各项质量性能指标符合MT/T1019-2006中的规定；
3、轴承座采用铸钢件，物理性能大于HT150；
4、轴承采用MT/T655-1997中的规定的系列；
5、托辊轴采用45号钢，机械物理性能大于Q235-A钢；
6、密封采用迷宫式密封，性能良好，能有效防止煤尘和水进入轴承；
7、托辊使用的润滑脂的质量指标符合规定。
8、托辊在正常工作条件下的使用寿命不低于50000小时，在寿命期内损坏率不得超过10%。
9、表托辊直径与带宽的关系
| B（毫米） | 500-800 | 1000-1400 |
| 托辊直径（毫米） | 89 | 108 |
10.上托辊分槽形和平形二种。输送散状物料一般均采用槽形托辊，其槽角为30°，用于手选输送机及输送成件物品时采用平形托辊。
11.下托辊均为平形托辊。
12.为了防止和克服输送带跑偏的现象，可选用自动调心托辊。上分支每隔10组槽形托辊（或上平形托辊），设置一组槽形调心托辊（或上平形调心托辊）。下分支每隔6-10组下平形托辊，设置一组下平形调心托辊。
13.托辊棍子有：无缝钢管配冲压轴承座、铸铁轴承座、和全增强塑料三种，均采用滚动轴承，密封结构相同，性能大体相同。全增强塑料托辊，耐酸、耐碱、但不耐冲击。
14.上托辊间距ι0按表选用。
| γ（吨/米3） | B(毫米) | ||
| 500、650 | 800、1000 | 1200、1400 | |
| ι0（（毫米） | |||
| ≤1.6 | 1200 | 1200 | 1200 |
| >1.6 | 1200 | 1100 | 1100 |
15.受料处托辊间距视物料容重及块度而定，一般取为上托辊间距的1/2-1/3：下托辊间距可取为3米；凸弧段托辊间距一般取水平段上托辊间距的1/2；头部滚筒轴线到一组槽形托辊的间距可取为上托辊间距的1-1.3倍；尾部滚筒到一组托辊间距不小于上托辊间距。
16.在受料处，为了减少物料对输送带的冲击，应选用缓冲托辊。输送特大块度物料或高差大时，可选用重型缓冲托辊。
17.输送重量大于20公斤的成件物品时，托辊间距不应大于物品在输送方向上长度的1/2.对输送20公斤以下的成件物品，托辊间距可取为1米。
18.槽形托辊应按输送带的理论高度H值布置见下图
皮带输送机托辊型号：按外形分有平托辊、摩擦托辊、缓冲托辊、梳形托辊、鼓形托辊、锥形托辊、螺旋托辊和立辊等。
皮带输送机托辊主要特征：1、密封性必须良好; 2、能承受一定的轴向载荷; 3、运转平稳，无阻滞现象; 4、通用性和互换性高;5、易于更换;6、拆卸方便，维护性强，可靠性高。
| 平托辊 | ||
| 拖辊直径 mm | 托辊长度（管长） mm | 轴承号 |
| 89 | 180、190、200、235、240、250、275、280、305、215、350、375、380、455、465、600、750、950、1150 | 204 |
| 108 | 190、200、240、250、305、315、360、375、380、455、465、525、530、600、700、750、790、800、950、1150、1400、1600 | 204 205 305 306 |
| 133 | 305、375、380、455、465、525、530、600、670、700、750、790、800、900、950、1000、1100、1150、1400、1600、1800、2000、2200 | 205 305 306 |
| 159 | 375、380、455、465、525、530、600、700、750、790、800、900、1000、1050、1100、1120、1150、1250、1400、1500、1600、1700、1800、2000、2200、2500、2800、3000、3150、 | 305 306 308 |
| 193.7 | 2200、2500、2800、3000、3150、3350 | 308 310 |
| 217 | 600、640、1050、1120、1600、1700、3150、3350、 | 308 310 |
| 缓冲托辊 | ||
| 拖辊直径 mm | 托辊长度（管长） mm | 轴承号 |
| 89 | 190、200、230、240、280、305、315、375、380、455、465、600、750、950、1150 | 204 |
| 108 | 190、200、240、250、305、315、375、380、455、465、525、600、700、750、800、950、1150、1400 | 205 |
| 133 | 305、350、375、380、455、465、525、530、600、700、790、800、950、1150、1400、1600 | 305 |
| 159 | 375、380、455、465、525、630、600、640、670、700、750、790、800、900、950、1050、1120、1150、1400、1600 | 306 308 |
| 193.7 | 600、640、750、800、900、950、1050、1120 | |
| 217 | 600、640、1050、1120 | |
| 锥形调心托辊 | ||
| 拖辊直径 mm | 小头直径×大头直径×管长 mm | 轴承号 |
| 89 | 89×133×340 | 204 |
| 108 | 89×159×415 108×159×415 108×176×500 | 205 305 306 |
| 108×176×550 | ||
| 133 | 108×159×415 108×176×500 108×176×550 | 305 306 |
| 159 | 133×194×500 133×194×550 | 305 306 |
| 108×159×445 108×176×560 | 305 306 | |
| 108×194×680 108×194×680 | ||
| 梳形清扫托辊 | ||
| 拖辊直径 mm | 托辊长度（管长） mm | 轴承号 |
| 89 | 315、380、465、600、750、950、1150 | 204 |
| 108 | 315、380、465、600、700、750、790、950、1150、1400、1600 | 205 |
| 133 | 465、600、700、750、790、800、900、950、4000、1100、1150、1400、1600、1800、2000、2200 | 305 308 |
| 159 | 600、700、790、800、900、950、1000、1050、1100、1120、1150、1250、1400、1500、11700、1800、2000、2200、2500、2800、3000、3150、 | 306 308 |
| 193.7 | 1100、1250、1400、1500、1600、1700、2200、2500、2800、3000、3150 | 308 |
| 219 | 2200、2500、2800、3000、3150 | 310 |
| 螺旋形托辊 | ||
| 拖辊直径 mm | 托辊长度（管长） mm | 轴承号 |
| 108 | 1150 | 204 |
| 133 | 900、1000、1100、1150、1400、1600、1800、2000、2200 | 205 305 306 |
| 159 | 900、1000、1100、1150、1250、1400、1500、1600、1700、1800、2000、2200、2500、2800、3000、3150 | 306 308 |
| 193.7 | 1100、1250、1400、1500、1600、1700、2200、2500、2800、3000、3150、3350 | 308 310 |
| 219 | 1600、1700、3150、3350 | 308 310 |
| 摩擦调心托辊 | |||
| 摩擦下调心托辊 | 摩擦下平调心托辊 | 摩擦上、下调心托辊 | 摩擦上平调心托辊 |
| 辊径×辊长×辊全长--轴承号 | 辊径×辊长×辊全长--轴承号 | 辊径×辊长×辊全长--轴承号 | 辊径×辊长×辊全长--轴承号 |
| 89×500×674-204 | 108×1400×1630-305 | 89×135×230-204 | 89×500×690-204 |
| 108×500×674-204 | 133×1400×1630-305 | 89×185×280-204 | 89×650×840-204 |
| 89×650×834-204 | 159×1400×1630-305 | 89×228×323-204 | 89×800×900-305 |
| 108×650×834-204 | 133×760×870-406 | 108×252×323-204 | 108×1000×1226-306 |
| 89×800×974-204 | 159×760×870-406 | 108×252×342-205 | |
| 108×800×974-204 | 193.7×760×870-407 | 108×295×405-305 | |
| 108×1000×1190-305 | 133×860×970-406 | 89×228×323-204 | |
| 133×1000×1190-305 | 159×860×970-407 | 89×303×398-204 | |
| 108×1200×1430-305 | 193.7×860×970-407 | 89×378×473-204 | |
| 133×1200×1430-305 | 133×960×1070-407 | 108×378×488-205 | |
| 159×1200×1430-305 | 159×960×1070-407 | 108×480×590-305 | |
| 193.7×960×1070-407 | 193.7×960×1070-407 | ||
