河南环链斗式提升机

TH/HL型环链斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料，如粮食、煤、水泥、碎矿石等，它的特点是：结构简单、运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便，链轮轮缘经特殊处理寿命长，下部如采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动部件，物料温度不超过250 ℃。输送能力大15-800m3/h,驱动功率小，可比一般提升机节电25%-45%，使用寿命长，运行平稳，且采用高强度的耐磨链条，一般可超过5年寿命，提升高度高，可制造到H≤40m,密封性好，环境污染少，操作，维修方便，易损件少。无故障时间超过3万小时，结构精度高，机壳经折边、焊接、机刚性好，外形尺寸与同等提升量的其他各种提升机相比均较小，外观漂亮，使用成本低。

TH型按JB3926－85《垂直斗式提升机》标准设计制造，应优先选用，除连接尺寸外，HL斗式提升机的链条、链轮、张紧装置与TH型相同。

型号	HL300		HL400		TH315		TH400		TH500		TH630		TH800		TH1000
料斗型式	Q	S	Q	S	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh
输送量（m³/h）	24	28	45	47	21	36	36	56	45	70	68	110	87	141	141	220
斗宽（mm）	300		400		315		400		500		630		800		1000
斗容（l）	4.4	5.2	10	10.5	3.75	6	5.9	9.5	9.3	15	14.6	23.6	23.3	37.5	37.6	58
斗距（mm）	500		600		500		600		688		688		920		920
链条规格	φ18×50		φ18×50		φ22×86		φ22×86		φ22×86		φ22×86		φ26×92		φ26×92
链轮节径（mm）	630		630		630		710		800		900		1000		1250
斗速（m/h）	1.4		1.4		1.4		1.4		1.5		1.5		1.6		1.6
物料（mm）	40		50		45		55		65		75		85		100

注释：
1、表中斗容为计算斗容，输送量按填充系数0.6计算得出。
2、TH型斗提机料斗用途：
zh-中深斗：输送湿粘性物料，如糖、湿细沙等。
sh-深斗：输送量的粉状至小块状物料，如水泥、砂、煤等。
3、HL型斗提机料斗的用途：Q-浅圆底料斗：输送潮湿、易结块、难抛出的物料、如湿沙、湿煤等。=S-深圆底料斗：输送干燥的、松散的、易抛出的物料，如水泥、煤块、碎石等。

4、张紧力计算：G=40+0.232Q*H 式中：Q输送量(t/h) H-提升高度（mm） G-张紧力（kg）

环链斗式提升机

D型（皮带）斗式提升机技术参数：

提升机型号		D160		D250		D350		D450
输送量（m³/hr）		S制法	Q制法	S制法	Q制法	S制法	Q制法	S制法	Q制法
输送量（m³/hr）		8	3.1	21.6	11.8	42	25	69.5	48
料斗	容量（l）	1.1	0.65	3.2	2.6	7.8	7	14.5	15
	斗距（mm）	300		400		500		640
每米长度料斗及胶带重量kg/m		4.72	3.8	10.2	9.4	13.9	12.1	21.3
输送胶带	宽度(mm）	200		300		400		500
	层数	4		5		4		5
	外胶层厚度(mm）	1.5/1.5	1.5/3
料斗运行速（m/s）		1	1.25
传动滚筒转（r.p.m）		47.5							37.5

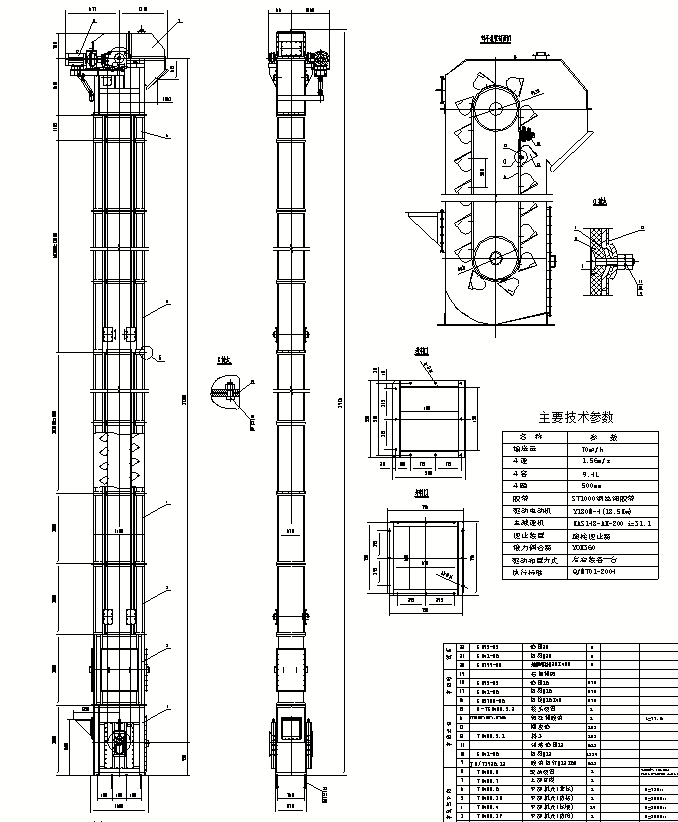

斗式提升机图纸：

环链斗式提升机
