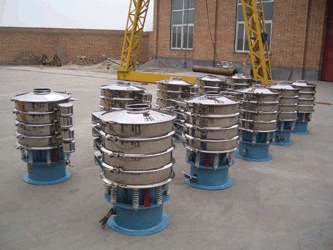

XZS系列三次元振动筛（旋振筛）产品概述：
三次元振动筛分过滤机又称旋振筛，振动筛，震动筛，圆振筛，过滤机。成达机械生产的XZS系列旋振动筛的基本原理是利用电机轴上下安装的重锤（不平衡重锤），将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面，使物料在筛面上做外扩渐开线运动，故该系列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长，筛面利用率高等优点，调节上、下两端重锤的相位角，可改变物料在筛面上的运动轨迹；可以对物料进行精筛分、概率筛分等。其工作特点如下：
1、体积小、重量轻、移动方便、出料口方向可任意调整，粗、细料自动排出，可自动化或人工作业。
2、筛分精度高、效率高，任何粉、粒、粘液类均可使用。
3、筛网不阻塞、粉末不飞扬、筛分最细可达500目（28微米）过滤最细可达5微米。
4、独特网架设计（子母式）、筛网使用长久、换网方便、仅需3—5分钟、操作简单、清洗方便。
5、无机械动作、保养简易、可单层或多层使用、与物料接触部位为用不锈钢制作（医药用除外）。
XZS系列三次元振动筛（旋振筛）产品主要特点:
1. 效率高、设计精巧耐用，任何粉类、粘液均可筛分。
2. 换网容易、操作简单、清洗方便。
3. 网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm。
4. 杂质、粗料自动排出，可以连续作业。
5. 独特网架设计，筛网使用时间长久，换网快只需3-5分钟。
6. 体积小，不占空间移动方便。
7. 筛机最高可以达到五层，建议使用三层。
8.独特的网架结构(子母网分离式)：本公司设计制造的旋振筛其母网完全支撑细网（工作网），因此细网可获得较长寿命而降低细网耗材使用，于长时间之生产过程可降低诸多成本，可快速更换细网（仅需3-5分钟）
9.超强动力振动电机：本公司设计制造的旋振筛采用通用YZUL系列新型动力激振器，三维动力突出，处理物料产量高，精度细。
10.筛机设计精巧,容易装配，一人即可操作使用。
主要特色：机器坚固，耐用，正常使用下，机器可耐用15-20年。
XZS-Z型旋振筛的技术参数（驱动为振动电机）
| 项目型号参数 |
公称直径（mm） |
有效直径（mm） |
有效筛面（m2） |
筛网规格（目） |
物料规格（mm） |
振次（r.p.m） |
层数（层） |
功率（kw） |
| XZS-Z-400 |
400 |
340 |
0.09 |
2-400 |
＜10 |
1500 |
1-3 |
0.18 |
| XZS-Z-500 |
500 |
440 |
0.15 |
0.25 |
| XZS-Z-600 |
600 |
540 |
0.23 |
0.37 |
| XZS-Z-800 |
800 |
740 |
0.43 |
0.55 |
| XZS-Z-1000 |
1000 |
916 |
0.66 |
＜20 |
0.75 |
| XZS-Z-1200 |
1200 |
1126 |
1.00 |
1-2 |
1.1 |
| XZS-Z-1400 |
1400 |
1310 |
1.35 |
1.5 |
| XZS-Z-1500 |
1500 |
1416 |
1.58 |
1.5 |
| XZS-Z-1600 |
1600 |
1520 |
1.82 |
＜30 |
1.5 |
| XZS-Z-1800 |
1800 |
1720 |
2.32 |
2.2 |
| XZS-Z-2000 |
2000 |
1920 |
2.90 |
3.7 |
XZS-P型旋振筛的技术参数（驱动为普通电机）
| 项目型号参数 |
公称直径（mm） |
有效直径（mm） |
有效筛面（m2） |
筛网规格（目） |
物料规格（mm） |
振次（r.p.m） |
层数（层） |
功率（kw） |
| XZS-P-400 |
400 |
350 |
0.09 |
2-400 |
＜10 |
2800 |
1-3 |
0.75 |
| XZS-P-500 |
500 |
450 |
0.15 |
1.10 |
| XZS-P-600 |
600 |
550 |
0.23 |
1480 |
1.10 |
| XZS-P-800 |
800 |
740 |
0.43 |
1.10 |
| XZS-P-1000 |
1000 |
940 |
0.66 |
＜20 |
1.50 |
| XZS-P-1200 |
1200 |
1140 |
1.00 |
1-2 |
1.50 |
| XZS-P-1400 |
1400 |
1320 |
1.35 |
2.20 |
| XZS-P-1500 |
1500 |
1420 |
1.58 |
2.20 |
| XZS-P-1600 |
1600 |
1520 |
1.82 |
＜30 |
3.00 |
| XZS-P-1800 |
1800 |
1720 |
2.32 |
4.00 |
| XZS-P-2000 |
2000 |
1920 |
2.90 |
5.50 |
XZS系列旋振筛(三次元振动筛)根据不同的应用分为普通型旋振筛,闸门型旋振筛,加缘型旋振筛,以及超声波型旋振筛等,加缘型旋振筛主要用于筛分过滤浆液物料，例如：陶瓷泥浆液，釉料，油漆，涂料等等，所以在陶瓷行业被广泛称为陶瓷泥浆振动筛，油漆涂料筛分机，过滤机等。闸门型旋振筛是在标准旋振筛的基础上加一个闸门，用于控制对物料筛分时间的长短，是一种新型高精度细粒筛分设备,多用于细粉、微粉的长时间筛分操作，例如各类淀粉、淀粉衍生物及淀粉副产品等，所以被称为淀粉专用振动筛，粉末冶金专用振动筛。我公司生产的旋振筛配套的立式振动电机主要有两种,一种是免维护的立式振动电机,另一种是普通的YZUL(T05)立式振动电机,两种电机的功能无差别,唯一的区别是前者不需要定期加3号锂基脂润滑油,3号锂脂润滑油是密封在内的,振动电机终身不需要加润滑油;后者需要定期加3号锂基脂润滑油,以防轴承抱死.
