YK系列圆振筛简介：

YK系列圆振动筛因其运动近似于圆，故又简称为圆振筛，是一种多层数、高效新型振动筛。专为采石场筛分料石设计，也可供选煤、选矿、建材、电力及化工等部门用于产品分级。该振动筛采用筒体式偏心轴激振器及偏块调节振幅，先进的铆钉连接装配式机架结构提高了设备使用寿命；配置的弹簧减振装置可以有效减少对基础的冲击力，振动噪音小，坚固耐用。另外，YZS系列圆振动筛物料筛淌线长，多层面、多规格筛选清晰，筛分效率高，是破碎筛分机组上的理想设备。

YK系列圆振筛具有结构先进、激振力强、振动噪音小、易于维修、坚固耐用等特点。

圆振筛厂家展示

圆振筛厂家展示底座

圆振筛特点：
1.我厂生产的圆振动筛在结构上采用筒体式偏心轴激振器及偏块调节振幅，先进的铆钉连接装配式机架结构提高了设备使用寿命及弹簧减振装置减小了对基础的冲击力，是一种多层、高效的新型振动筛。
2.驱动筛机采用结构简单、制造维修容易的瓣形联轴器和挠性盘联轴器，克服了万向联轴器易损坏的缺陷；
3.振动器采用块偏心式结构，结构简单；
4.可配套选择给料箱，给料箱的应用增加振动筛的有效筛分面积，同时延长进料端筛网使用寿命；
5.传动部分增加了中间过渡轴承座，中间过渡轴承座的应用有效保护了电机，延长了电机使用寿命。
6.电动机安装在筛框的左侧，也可安装在筛框的右侧。
7.该系列筛机为座式安装，筛面倾角的调整可通过改变弹簧支座位置高度来实现，根据用户不同需求，该系列筛机可选配金属丝编织网、棒条、铸造、焊接、冲孔等多种形式的筛面，以满足不同行业需求。

工作原理：

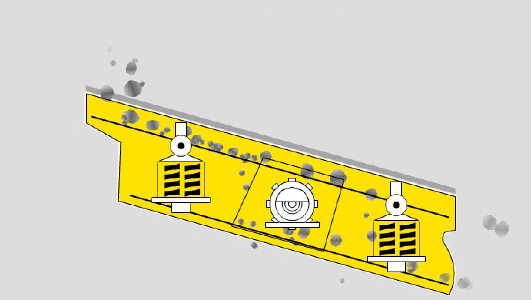

电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力，激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。

结构组成图：
圆振筛结构图纸

选型参数表：

型号	筛面规格	筛面层数	筛孔尺寸	较大进料尺寸	处理能力	电机功率	振动频率	双振幅
型号	（mm）	筛面层数	（mm）	（mm）	（t/h）	（kw）	（r/min）	（mm）
YK1236	3600×1200	1	3-50	200	10-120	11	870	5～9
2YK1236	3600×1200	2	3-50	200	10-120	11	870	5～9
2YK1548	4800×1500	2	3-100	400	30-275	15	870	5～9
3YK1548	4800×1500	3	3-100	400	30-275	15	870	5～9
2YK1848	4800×1800	2	3-100	400	56-330	18.5	870	5～9
3YK1848	4800×1800	3	3-100	400	56-330	18.5	870	5～9
2YK1860	6000×1800	2	3-100	400	65-586	22	870	5～9
3YK1860	6000×1800	3	3-100	400	65-586	22	870	5～9
4YK1860	6000×1800	4	3-100	400	65-586	22	870	5～9
2YK2160	6000×2100	2	3-100	400	81-720	30	730	5～9
3YK2160	6000×2100	3	3-100	400	81-720	30	730	5～9
4YK2160	6000×2100	4	3-100	400	81-720	30	730	5～9
2YK2460	6000×2400	2	3-150	400	100-810	37	700-900	5～9
3YK2460	6000×2400	3	3-150	400	100-810	37	700-900	5～9
4YK2460	6000×2400	4	3-150	400	100-810	37	700-900	5～9

河南奥创机械设备结构图纸、价格计算，欢迎实地考察！
